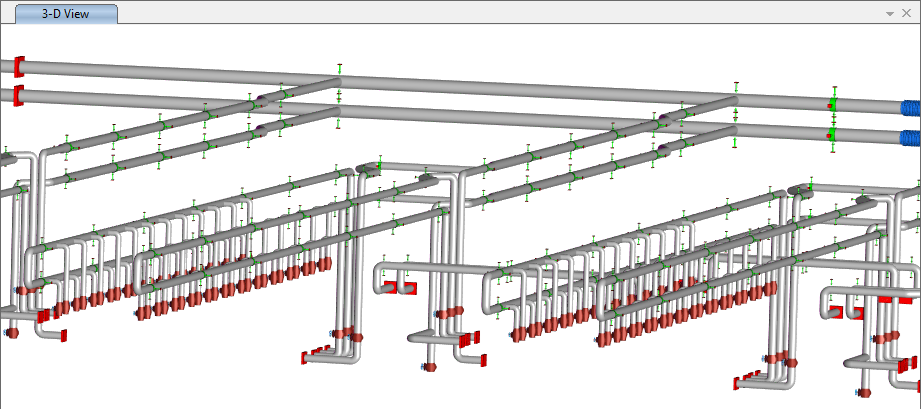

Nova geração de software para modelação, análise e dimensionamento estrutural de sistemas de tubagem
Novidades
14 Out | 2024
CSiPlant v9.0.0
As principais melhorias implementadas no CSiPlant v9.0.0 são:
Dimensionamento de Tubagens
A capacidade de manipular a ASME B31J foi melhorada, dando a capacidade de controlar quando aplicar a Nota 3 da Tabela 1-1. Isto é aplicável ao calcular os fatores de flexibilidade para curvas de 90 graus e cotovelos que correspondem à espessura dos tubos adjacentes.
El código B31J - 2023 se ha mejorado para incluir un factor de modificación que tiene en cuenta los componentes de gran formato.
Foi acrescentada a norma ASME B31.12- 2023.
Drafting
Os utilizadores podem agora selecionar Tês no modelo com base no tipo de junta em T atribuído.
Licenciamento Cloud
Licenças Cloud Sign-in já disponíveis:
Acesso ao software CSI através de credenciais de utilizador seguras - sem chaves de ativação.
Acesso às licenças através da internet.
Criação de grupos de licenças para gerir quem tem acesso às suas licenças.
Opção para terminar remotamente uma sessão de licença ativa.
Opção para federar o seu fornecedor de identidade (IdP), permitindo que os utilizadores utilizem as suas credenciais empresariais.
https://wiki.csiamerica.com/display/kb/Cloud+Sign-in+Licensing
13 Out | 2023
CSiPlant v8.1.0
As principais melhorias implementadas no CSiPlant v8.1.0 são:
Dimensionamento
Foram adicionadas as normas B31.3, B31.4 e B31.8 2022.
Carregamentos
Possibilidade de atribuir perfis de deslocamentos impostos aos apoios distribuídos para simular cenários de assentamentos, com especial interesse em tubagens enterradas.
Modelação
Atribuição de auto mesh automático e variável para um aumento do refinamento local em zonas críticas, tendo em vista a otimização do número de elementos onde eles são realmente necessários.
Apresentação de forma gráfica das localizações dos apoios discretos que são gerados por atribuições de apoios distribuídos.
24 Mar | 2023
CSiPlant v8.0.0
As principais melhorias implementadas no CSiPlant v8.0.0 são:
Dimensionamento de Tubagens
Foi adicionado o código de dimensionamento B31.1 2022
.png)
Drafting
Foi adicionada uma nova operação “Slide Component” que permite clicar e arrastar um componente existente ao longo de condutas para um novo local. As atribuições do componente deslocado permanecem, e a reparação da conduta ocorre quando necessário.
Interface Gráfica
O relatório do ficheiro de texto criado quando um modelo CSiPlant é exportado foi melhorado para incluir informação mais detalhada para cada elemento do modelo, bem como adicionar propriedades de dimensionamento, cargas de pressão e temperatura, e componentes tais como válvulas, flanges e redutores.
Correção de erros
Correção de alguns erros reportados pelos utilizadores.
08 Sep | 2022
CSiPlant v7.2.0
As principais melhorias implementadas no CSiPlant v7.2.0 são:
Dimensionamento de Tubagens
Foi acrescentado o código B31.8 - 2020, que inclui um critério Tresca atualizado ao calcular a tensão combinada para tubagens offshore.
O dimensionamento com os códigos B31.8-2016 e B31.8-2016 2018 executa agora um cálculo de tensões para determinar a contribuição da pressão para a tensão longitudinal.
.png)
Foi acrescentado o código GB 50251 – 2015. Esta implementação do código de dimensionamento inclui tubagens com e sem restrições e o método do apêndice C, para considerar a tensão circunferencial nos cotovelos.
.png)
Os requisitos individuais de dimensionamento podem aplicar fatores multiplicativos de atrito em todos os suportes com comportamento Gap, que podem ser utilizados para estudar a sensibilidade às propriedades de atrito.

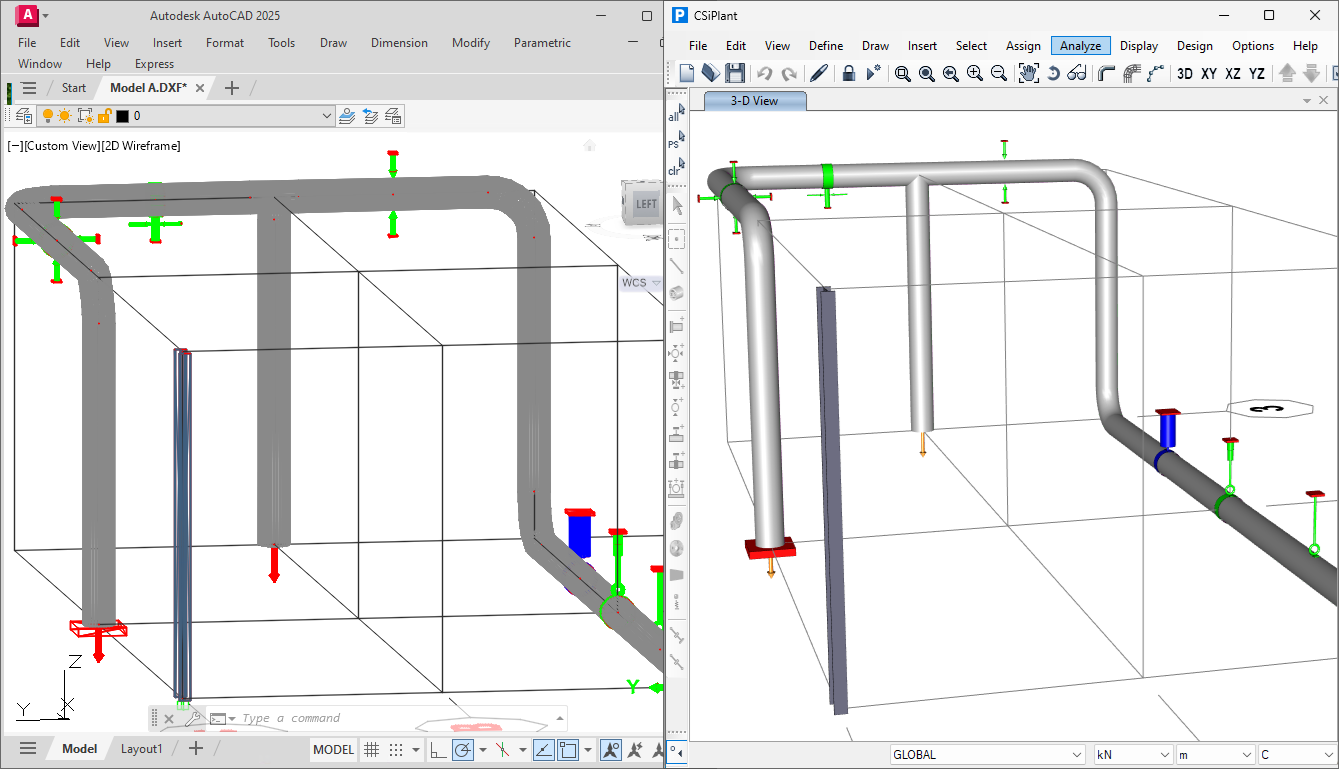

Importação e Exportação
A capacidade de exportar um ficheiro de texto representando todos os dados do modelo CSiPlant foi acrescentada com múltiplas opções de formatação.
.png)
Interface Gráfica
A capacidade de resposta da interface do utilizador foi melhorada para modelos com apoios distribuídos com fatores de rigidez baixos, o que requer um auto-meshing significativo dos membros.
Correção de Erros
Correção de alguns erros reportados pelos utilizadores.
07 Mar | 2022
CSiPlant v7.0.0 / v.7.1.0
As principais melhorias implementadas no CSiPlant v7.0.0 / 7.1.0 são:
Dimensionamento de Tubagens
Foram adicionadas as seguintes normas ASME:
1. B31.1-2020
2. B31.3-2020
3. B31.4-2019
Modelo Estrutural
Possibilidade de modelar juntas de dilatação em ligações de tubos. Existem três tipos de ligações, uniaxial, rotação e dupla.
Interação solo tubagens pode ser modelado segundo as recomendações da norma American Lifelines Alliance.
Ações
Ações de bombas alternadas e compressores, podem ser importadas e usadas para simular ações pulsação em circuitos. Estas ações, do tipo BOSPulse, podem ser importadas como funções Time History.
Análise
Melhoramento da velocidade de cálculo de modelos com grande número de casos de carga não lineares.
Gráficos
Melhoramento do desempenho na geração de vistas dinâmicas do modelo.
Possibilidade de escolher critério de cores para melhor interpretação do modelo. Por tipo de objeto, por tipo secção, por tipo de material, por tipo de propriedades, por tipo de tubo e por grupos.
Edição
Nova função para rodar os objetos em torno de um eixo.
Visualização gráfica de excentricidades de válvulas modeladas excentricamente.
Opção de selecionar graficamente pontos de referência para o comando Replicate.
Saída de Dados
Opção de filtros em tabelas para entradas não numéricas.
15 Mar | 2021
CSiPlant v6.2.0
As principais melhorias implementadas no CSiPlant v6.2.0 são:
Edição
A Nova ferramenta de modelação inteligente deteta potenciais conflitos entre flanges/válvulas e de potencial erro no posicionamento de elementos de suporte.
Seleção rápida de múltiplos objetos conectados entre si e de elementos sobrepostos.
Comando de replicação adicionado para aumentar a velocidade de modelação.
Saída de Dados
Saída de dados apenas com informação relevante.
Possibilidade de filtrar dados em tabelas.
Importação e Exportação
Possibilidade de controlar a saída de dados, nomeadamente reações nos apoios aquando da exportação para o SAP2000.
Análise
Casos de análise foram amplamente simplificados resultando numa maior rapidez do tempo de análise.
30 Nov | 2020
CSiPlant v6.1.0
As principais melhorias implementadas no CSiPlant v6.1.0 são:
Modelo Estrutural

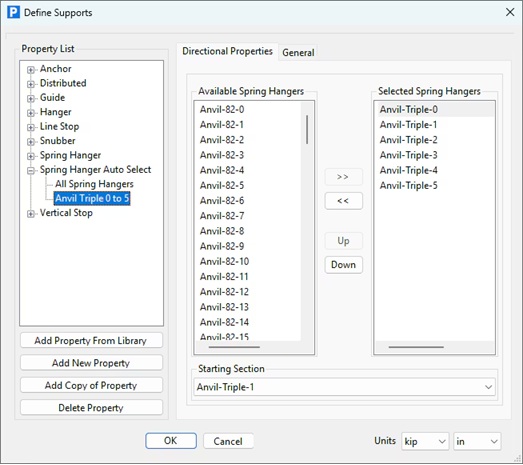

Implementação de apoios contínuos. Estes apoios capturam o comportamento de tubos e barras apoiados ao longo do seu comprimento, incluindo tubagens enterradas. Possibilidade de modelar comportamentos não-lineares tais como folgas, atrito, rigidez multi-linear e histerese.
.png)
Modelação
Possibilidade de atribuir flanges nas extremidades de válvulas numa única operação.
Possibilidade de desenhar objetos com offsets medidos desde a ponta do cotovelo até ao ponto de derivação.
Possibilidade de replicar em espelho barras e nós, juntamente com as suas propriedades e cargas.
Interface Gráfica
Possibilidade de medir ângulos, distâncias e áreas diretamente no modelo.
21 Jul | 2020
CSiPlant v6.0.0
As principais melhorias implementadas no CSiPlant v6.0.0 são:
Dimensionamento
Implementação da versão 2018 das seguintes normas de dimensionamento de tubagens: ASME B31.1, ASME B31.3 e ASME B31.8.
.png)
Possibilidade de consultar graficamente os resultados de dimensionamento, incluindo valores DCR.
Modelação
Agora as opções de desenho definidas anteriormente são memorizadas para uma modelação mais rápida.
Interface Gráfica
Adicionada possibilidade de excluir resultados de load cases intermédios, não utilizados diretamente no dimensionamento, para simplificação da visualização de resultados.
Adicionado controlo de visualização de resultados de load cases intermédios a todos os formulários de saída de resultados.
As tabelas de output foram melhoradas, permitindo agora mais opções de ordenação, filtragem e pesquisa, bem como o controlo da visualização de colunas.
Análise

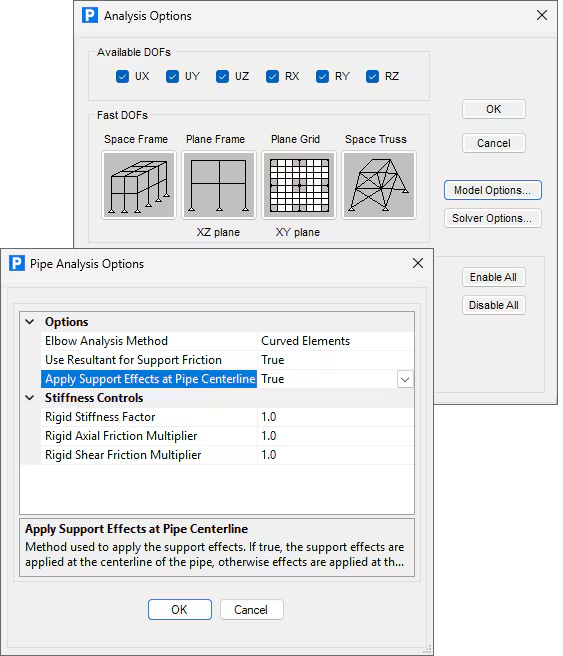

Melhoria no cálculo do atrito em guias, batentes e suportes verticais, onde a força de atrito pode ser considerada na direção do movimento em vez de se calcular separadamente em duas direções ortogonais.
Resultados
Possibilidade de visualizar a deformada do modelo, sobreposta com a geometria indeformada.
19 Mar | 2020
CSiPlant v5.2.0
As principais melhorias implementadas no CSiPlant v5.2.0 são:
Análise
Possibilidade de adicionar pressões externas.
Implementação de novos tipos de aplicação de pressão, tais como linear, espacial, e com gradiente em Z.
Dimensionamento
Implementação das verificações de colapso segundo a norma ASME B31.8 - 2016
Melhoria na definição das propriedades de dimensionamento.
Possibilidade de definir fatores de flexibilidade para cotovelos das tubagens.
Dimensionamento
Possibilidade de importar modelos estruturais e exportar reações de base entre o SAP2000 v22 e o CSiPlant.
04 Nov | 2019
CSiPlant v5.1.0, v5.1.1 e v5.1.2
As principais melhorias implementadas no CSiPlant são:
Interface de Utilização
Representação gráfica dos atuadores de válvulas e dos respetivos pesos.
Melhoria nas ferramentas de snap ao desenhar objetos de tubagem e de barra.
Possibilidade de inverter o sentido de escoamento em qualquer pipeline.
Possibilidade de visualizar cargas em objetos de tubagem e de barra de forma independente.
Modelação
As bibliotecas de materiais foram expandidas
Ações
Os resultados de combinações que incluam análises do tipo multi-step podem agora ser consultados para cada step individual para além das envolventes máximas e mínimas anteriormente disponíveis. O dimensionamento também pode ser realizado para todos os steps individuais dessas combinações.
Dimensionamento
Implementação de verificações de fuga nas flanges, no dimensionamento de tubagens.
Resultados
Possibilidade de consultar as reações apenas em alguns graus de liberdade.
Possibilidade de consultar os deslocamentos nodais, clicando com o botão direito do rato sobre uma vista deformada do modelo.
Importação/Exportação
Possibilidade de editar mass sources importadas do SAP2000, de forma a incluir propriedades dos objetos de tubagem, tais como isolamentos, conteúdo dos tubos, revestimentos internos e revestimentos externos.
